図面の平行度や位置度などについて!機械図面の基礎知識

機械図面

機械(製図)図面における単語の意味や記号をまとめました。

図面を見る時の参考にしてください。



機械(製図)図面の平行度や位置度などの意味【幾何公差】

幾何公差とは、図面上の物体(図形)におけるサイズ・形・大きさ・位置関係などにおける許容値(誤差)のこと。

サイズだけでなく、形や位置に許される誤差まで定義しているところが寸法公差とのちがいです。

JISは幾何公差を「幾何特性仕様(GPS:Geometrical Product Specification)の規格を幾何特性ごとに表現する公差」と定義しています



またデータムとは、加工や寸法測定をするときに基準となる面や線のことを表します。

データム記号を表す三角記号には白抜きと黒塗りの2種類がありますが、どちらを使っても大丈夫です

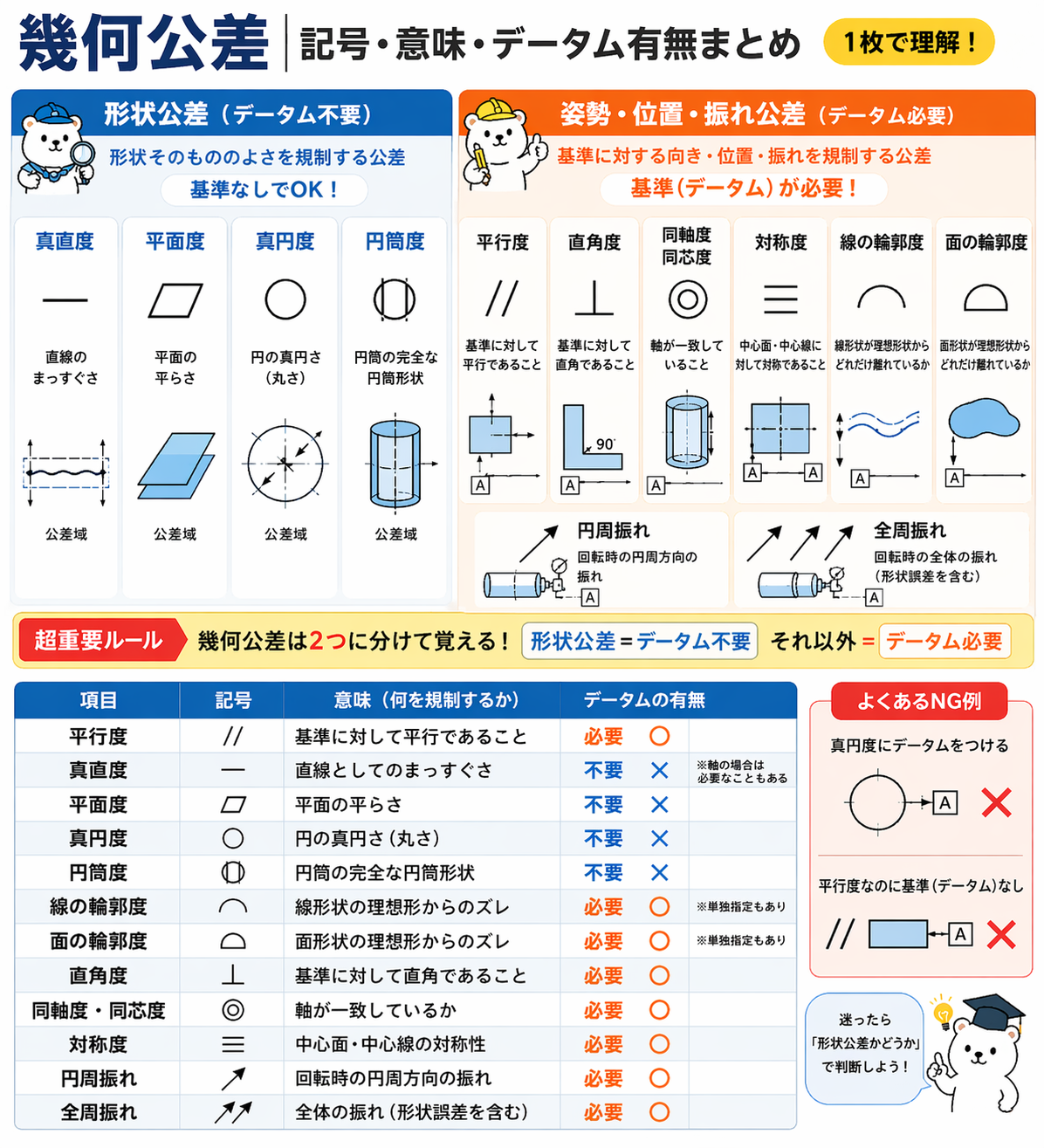

幾何公差名 記号 意味 データムの有無
平行度 平行度(図面記号機械加工) データムに対して平行であることが求められるときに指示するもの

2つの直線または平面が平行であることを示す

【関連記事】

平行度の記号や測定方法!平面度とのちがいも解説

位置度 位置度(図面記号機械加工) 基準となる点や直線に対してどれだけ正確な【位置】にいるかという許容値を示すもの

【関連記事】

【位置度】幾何公差の意味や記号の表示方法

真直度 真直度(図面記号機械加工) 【真っ直ぐさ】 を指定するもの

平面ではなく直線に適用され、中心線や母線などの曲がりを表す

長尺物などの反りの許容などに利用される

【関連記事】

真直度の測定方法や記号について|幾何公差の基礎知識

平面度 平行度(図面記号機械加工) 【表面の凸凹さ】を指定するもの

上下に離れた2つの平面の間に挟まれた一定の距離にある

【関連記事】

平面度とは?記号や測定方法など図解でわかりやすく解説

真円度 真円度(図面記号機械加工) 【まんまるさ】を指定するもの

軸や穴・円錐などの円形断面の丸みを表す

【関連記事】

真円度とは?記号・公差・基準についてまるっと解説

円筒度 円筒度(図面記号機械加工) 【まんまる】と【真っ直ぐさ】を指定するもの

円筒のゆがみを表す

【関連記事】

円筒度の記号や測定方法かんたん解説まるわかり

線の輪郭度 輪郭度(図面記号機械加工) 輪郭線(表面の切断面に現れる線要素)のゆがみを表す
面の輪郭度 面の輪郭度(図面記号機械加工) 曲面(表面)などが指定した通りにできているかを指示するもの

面の輪郭度は、線の輪郭度とちがって指定曲面全体が対象

【関連記事】

輪郭度の測定方法!幾何公差のきほん図解でかんたん解説

直角度 直角度(図面記号機械加工) データム(基準となる平面、直線)に対して直角であるかを指定するもの

直角度で指定する数値は角度ではなく単位はmm

【関連記事】

直角度をわかりやすく!幾何公差【直角度】の測定方法や記号について

傾斜度 傾斜度(図面記号機械加工) 指定する直線や平面が90°以外の傾斜を指定したもの

傾斜度で指定する数値は角度ではなく単位はmm

同軸度・同芯度 同芯度・同軸度(図面記号機械加工) 円筒など対象物の中心軸が基準となるデータム軸からどれだけひらいているかを示すもの(許容値)
対称度 対称度(図面記号機械加工) データムを基準として、どの程度対称の位置関係にあるかを指示するもの

【関連記事】

【対称度】測定方法・記号・普通公差の基準がすぐわかる

円周振れ 円周振れ(図面記号機械加工) データム軸直線を軸とする回転体をデータム軸直線のまわりに回転したとき、その表面が指定された位置または任意の位置において指定された方向に変位する許容値のこと
全振れ 全振れ(図面記号機械加工) データム軸直線を軸とする円筒面または垂直な円形平面であるべき対象物をデータム軸直線の周りに回転したとき、その表面が指定した方向に変位する大きさを表したもの

【関連記事】

円周振れと全振れのちがい|円周振れの普通公差(JIS)もチェック



機械図面の付加記号

機械の図面でよく使われる付加記号は以下のとおりです。

付加記号名 記号
サイズ公差・幾何公差の相互依存性の指示

完全形体の包絡面を規制

最大実体サイズをもつ完全形状の包絡面の中に、サイズ公差を守った部品が入れば合格で、入らなければ不合格と決めることを指示する記号

E:Envelopeの略

サイズ公差・幾何公差の相互依存性【機械加工の図面記号(付加記号)】
自由状態でのサイズ公差や幾何公差を超えた変形を示す

部品の場合は、交差記入枠の幾何公差に続けてを記入し、非剛性部品であることを指示する記号

F:Free stateの略

自由状態でサイズ公差や幾何公差を超えた変形を示す【機械加工の図面記号(付加記号)】
最小実体公差方式の適用を指示する記号

L:Least Material Requirementの略

最小実態公差方式【機械加工の図面記号(付加記号)】
最大実体公差方式の適用を指示する記号

M:Maximum Material Requirementの略

最大実体公差方式【機械加工の図面記号(付加記号)】
形体の突出部に対して適用する公差を指示する記号

P:Project Tolerance Zoneの略

突出部に対して適用する公差を指示【機械加工の図面記号(付加記号)】
ANSI規格での記号

2009年版ASMEY14.5では削除

S:Regardless of Feature Size(RFS)の略

形態の突出部に対して公差を指示【機械加工の図面記号(付加記号)】
接平面の指示(ASMEのみ)

表面に接する平面が、データム平面に対してどれだけ傾いてるかの度合い

平行度とはちがい、表面の凸部を規制し凹部は規制しない

T:Trangent Planeの略

接平面の指示【機械加工の図面記号(付加記号)】
面の輪郭度において、オフセット量が公差域をはみ出してもよい範囲を規制(公差域の限界)

ISO/JISでは【UZ】と表記

U:Unequally Disposed Profileの略

輪郭度公差の不均等配分【機械加工の図面記号(付加記号)】
浅座ぐり(ASMEのみ)

穴の入り口をさらに大きな直径で一段深く削りおとす加工の指示

浅座ぐり(ASMEのみ)【機械加工の図面記号(付加記号)】
統計的公差(ASMEのみ)

統計により、組立の構成部品に公差を割り当てる指定を指示

統計的公差(ASMEのみ)【機械加工の図面記号(付加記号)】
連続形体(ASMEのみ)

幾何学的に単一とあつかわれる場合に指定を指示

CF:Continuous Featureの略

連続形体(ASMEのみ)【機械加工の図面記号(付加記号)】
公差付き形体

幾何公差の種類、記号や公差、位置などの指定を指示

公差付き形体【機械加工の図面記号(付加記号)】
データムの位置 データムの位置【機械加工の図面記号(付加記号)】
データムを設定するための線・点・領域 データムを設定するための線・点・領域【機械加工の図面記号(付加記号)】
理論上正確なサイズ(TED)

TED:Theoretically Exact Dimension

理論上正確なサイズ(TED)【機械加工の図面記号(付加記号)】
共通公差域

はなれた位置にある複数の形体をひとつの公差域としてみなす指定指示

CZ:Common Zone

共通公差域【機械加工の図面記号(付加記号)】
輪郭度(全周)

矢印で示した形体の全周に幾何公差を適用

輪郭度(全周)【機械加工の図面記号(付加記号)】
輪郭度(全体)

矢印で示した形体の全体に幾何公差を適用

輪郭度(全体)【機械加工の図面記号(付加記号)】
可動データムターゲット

指定したデータムターゲットとそれに関連するデータムは移動可能であることを示す

データムターゲット【機械加工の図面記号(付加記号)】



以上です。
